Học khuônTrong các hệ thống tự động hóa và chế tạo khuôn mẫu, bạc bi dẫn hướng (Ball Guide Bushing/Linear Bushing) là linh kiện quyết định đến độ êm ái và chính xác của các trục chuyển động. Chọn sai loại bạc bi không chỉ khiến máy nhanh hỏng, phát ra tiếng ồn lớn mà còn làm tăng tỉ lệ hàng lỗi (NG).
Để giúp bạn đưa ra quyết định đầu tư thông minh nhất, dưới đây là 5 bước cốt lõi để chọn bạc bi dẫn hướng đúng kỹ thuật và tối ưu chi phí.

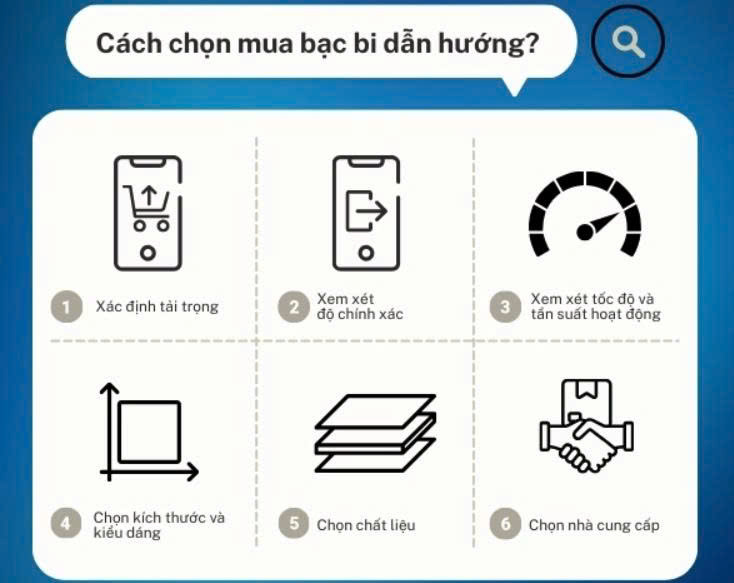

Cách chọn bạc bi dẫn hướng
1. Xác định tải trọng và hướng lực tác dụng
Đây là yếu tố tiên quyết để đảm bảo bạc bi không bị vỡ hoặc mẻ bi trong quá trình vận hành.
Tải trọng tĩnh và động: Bạn cần tính toán tổng trọng lượng của cụm cơ cấu di chuyển (bao gồm cả lực quán tính khi tăng/giảm tốc).
Hướng lực: Bạc bi dẫn hướng phát huy tác dụng tốt nhất với lực hướng tâm (vuông góc với trục). Nếu ứng dụng của bạn có lực mô-men xoắn (lực vặn) lớn, hãy cân nhắc dùng loại bạc bi có rãnh then hoặc sử dụng song song hai trục dẫn hướng để triệt tiêu lực vặn.
2. Lựa chọn kiểu dáng vỏ bạc phù hợp với kết cấu máy
Tùy thuộc vào không gian lắp đặt và cách thức gá đặt trên khung máy, bạn có thể chọn các kiểu dáng phổ biến sau:
| Kiểu dáng bạc bi | Đặc điểm & Ứng dụng |
| Dạng xy lanh tròn (Standard) | Nhỏ gọn, tiết kiệm diện tích. Cần có đồ gá hoặc lỗ khoét chính xác trên thân máy để ép bạc vào. |
| Dạng có tai gá/mặt bích (Flanged) | Có sẵn vành tròn hoặc vuông kèm lỗ bắt vít. Rất dễ lắp đặt và tháo dỡ trực tiếp lên thành máy. |
| Dạng hở (Open Type) | Khuyết một góc nhỏ ở thân. Chuyên dùng cho các trục dẫn hướng có giá đỡ dọc thân (để chống võng trục khi hành trình quá dài). |
| Dạng hộp (Pillow Block) | Bạc bi được đúc sẵn trong một khối nhôm/thép vuông vức. Chỉ việc đặt lên bề mặt phẳng và siết ốc. |
3. Chọn kích thước và chiều dài bạc bi
Đường kính trong (d): Phải trùng khớp tuyệt đối với đường kính ngoài của trục dẫn hướng (ví dụ: Trục Φ\Phi 20 thì chọn bạc bi size Φ20).
Chiều dài bạc: * Dạng tiêu chuẩn (Standard): Phù hợp cho hầu hết ứng dụng.
Dạng dài (Long type): Chứa nhiều hàng bi hơn, giúp tăng khả năng chịu tải và giảm độ rơ lắc khi tịnh tiến đáng kể. Rất thích hợp cho các trục đứng chịu tải nặng.
4. Lưu ý đến môi trường làm việc của nhà máy
Môi trường xung quanh quyết định đến tuổi thọ của hệ thống bi thép bên trong lòng bạc:
Môi trường bụi bẩn (Gỗ, cơ khí, xi măng): Bắt buộc phải chọn loại bạc có phớt chặn bụi 2 đầu (kí hiệu UU) để ngăn mạt bẩn lọt vào làm kẹt bi.
Môi trường ẩm ướt, hóa chất (Thực phẩm, dược phẩm): Hãy ưu tiên chọn dòng bạc làm bằng thép không gỉ (Inox) kết hợp với mỡ bôi trơn chuyên dụng đạt chuẩn an toàn thực phẩm.
Môi trường nhiệt độ cao: Nên chọn loại bạc có vòng cách bi bằng kim loại thay vì vòng cách bằng nhựa tổng hợp để tránh bị biến dạng do nhiệt.
5. Cấp chính xác và độ rơ (Clearance)
Tùy vào yêu cầu của thành phẩm mà bạn chọn cấp chính xác:
Cấp thường: Dùng cho các cơ cấu vận chuyển đơn giản, đồ gá phôi, máy đóng gói bao bì.
Cấp cao/Chính xác: Dùng cho máy đo lường, khuôn dập chính xác hoặc các trục máy CNC đòi hỏi dung sai cực nhỏ.
6. Nhà cung cấp uy tín
Chọn nhà cung cấp có uy tín và khả năng cung cấp bạc bi chính hãng, có các giấy tờ rõ ràng xác định mã hs code bạc lót đúng, đảm bảo sản phẩm có nguồn gốc rõ ràng và hỗ trợ kỹ thuật tốt khi cần thiết. Cần cân nhắc giữa giá thành và các yêu cầu kỹ thuật để đảm bảo hiệu quả kinh tế mà vẫn đáp ứng được nhu cầu của hệ thống. Ngoài giá mua ban đầu, cần tính đến chi phí bảo trì, thay thế và thời gian dừng máy khi lựa chọn bạc bi
💡 Mẹo nhỏ từ kỹ sư vận hành:
“Bạc bi tốt luôn cần một chiếc trục tốt”. Đừng bao giờ tiếc tiền mua bạc bi xịn rồi lại lắp vào một chiếc trục sắt thường bị rơ hoặc sần sùi. Hãy luôn kết hợp bạc bi dẫn hướng với trục dẫn hướng mạ crom cứng (độ cứng bề mặt từ 58HRC – 62HRC để hệ thống đạt hiệu suất và độ bền tối đa.
Kết luận
Chọn bạc bi dẫn hướng không khó nếu bạn nắm vững các thông số kỹ thuật và đặc thù vận hành của nhà máy. Đầu tư đúng loại ngay từ đầu sẽ giúp dây chuyền của bạn chạy “êm ru”, giảm tỉ lệ dừng máy và tối ưu hóa lợi nhuận.
Bạn đang phân vân không biết kích thước bạc bi nào phù hợp nhất cho bản vẽ máy của mình? Hãy liên hệ ngay với đội ngũ kỹ sư của chúng tôi để được tính toán tải trọng và tư vấn mã sản phẩm hoàn toàn miễn phí!
